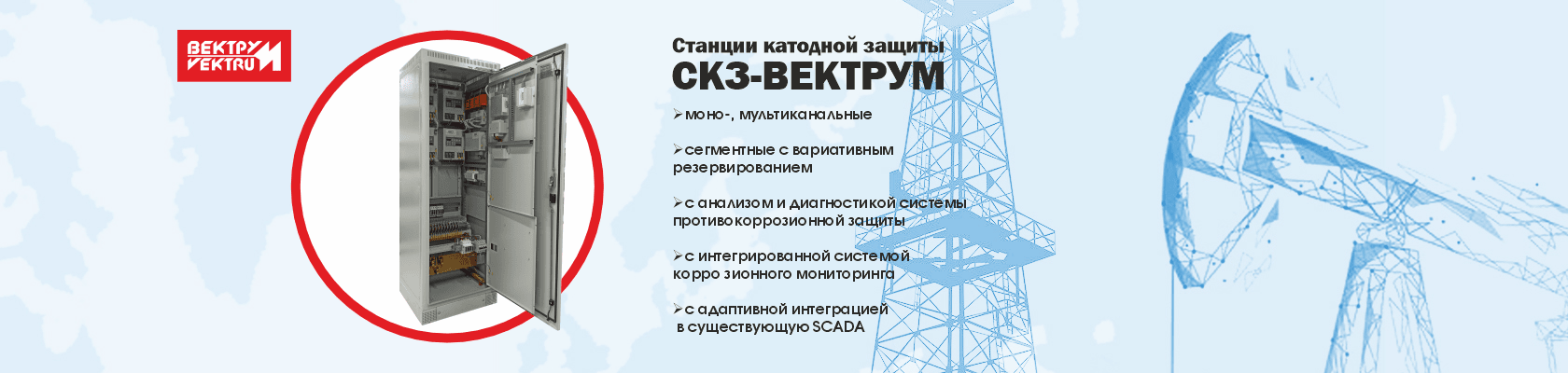

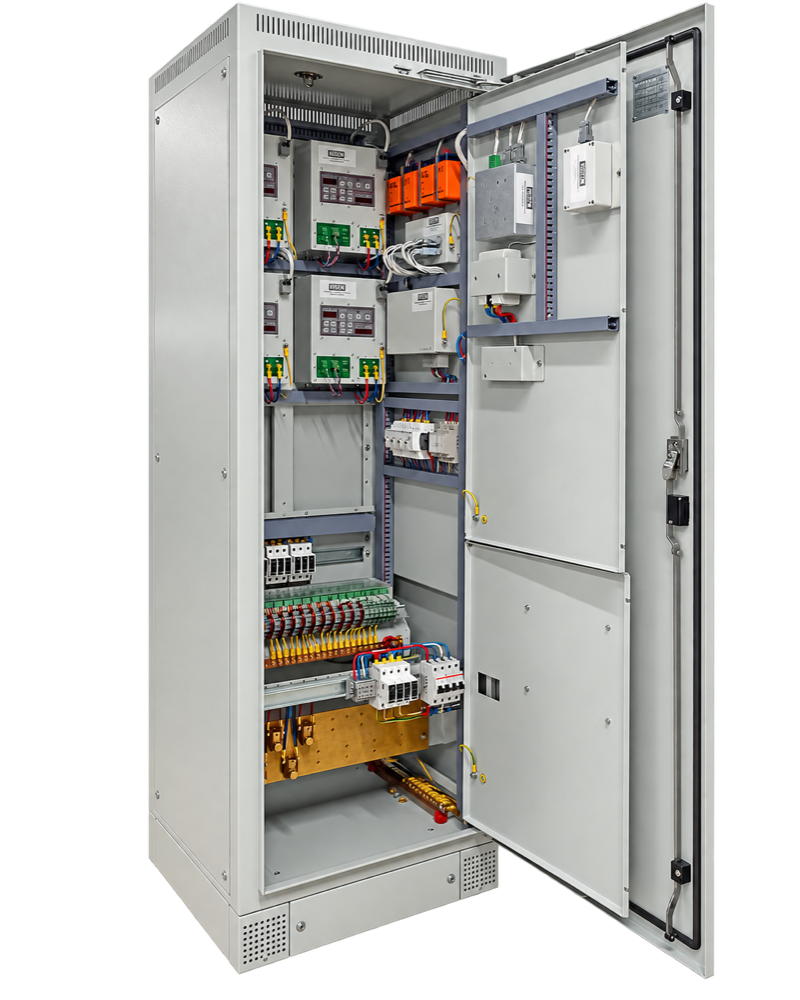

СКЗ-ВЕКТРУМ®
Станции катодной защиты
- Мощность
- 0,2 — 6,0 кВт
- Напряжение
- 24 / 48 / 96 В
- Каналы
- 01 … 12
- Ресурс
- 25 000 ч · 15 лет
ООО «ИНИТ ЦЕНТР» · ВЕКТРУМ® · Зеленоград
Электрохимзащита и коррозионный мониторинг для объектов газовой отрасли
Производим все узлы системы: станции катодной защиты, контрольно-измерительные пункты с коррозионным мониторингом и устройства защиты от импульсных перенапряжений. Продукция внесена в Единый реестр МТР ПАО «Газпром».
- 25 000 ч
- Наработка на отказ
- 15 лет
- Назначенный срок службы
- до 100
- КИП на одну станцию
- −60 … +45 °C
- Рабочие температуры, У1 · УХЛ1
Каталог
Оборудование ВЕКТРУМ®
Комплектация и состав модулей определяются картой заказа и договором на поставку.

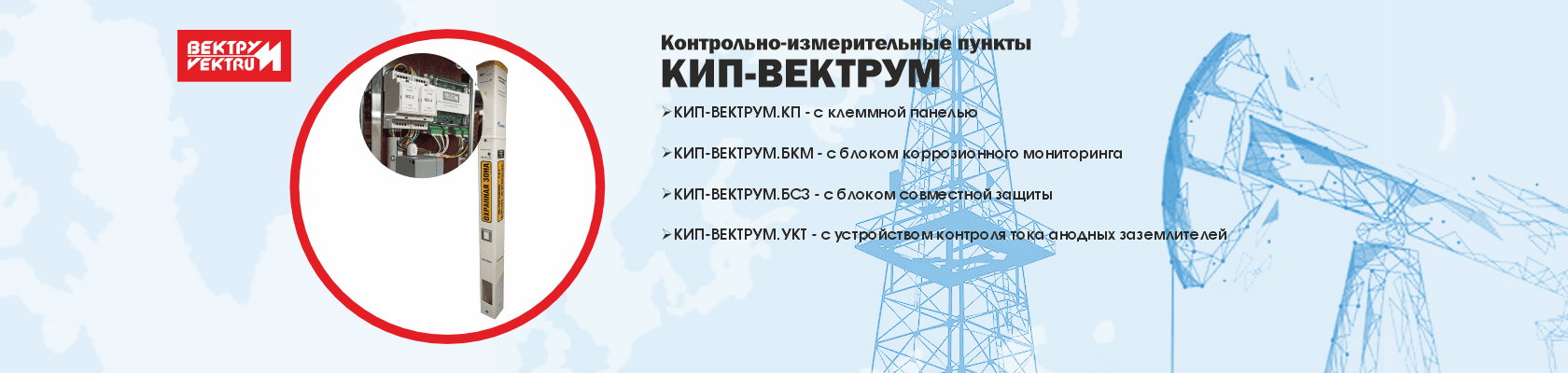

КИП-ВЕКТРУМ®
Контрольно-измерительные пункты
- Исполнения
- КП · БКМ · БСЗ · УКТ
- Стойка
- Т1 · Т2 · Т2В
- Высота
- 2,4 — 3,0 м
- Масса
- ≤ 20 кг
УЗИП-ВЕКТРУМ®
Защита от импульсных перенапряжений
- Типы
- ЭХЗ · ССТ · ЗиС
- Переменный ток
- до 1000 В
- Постоянный ток
- до 1500 В
- Гарантия
- 48 месяцев

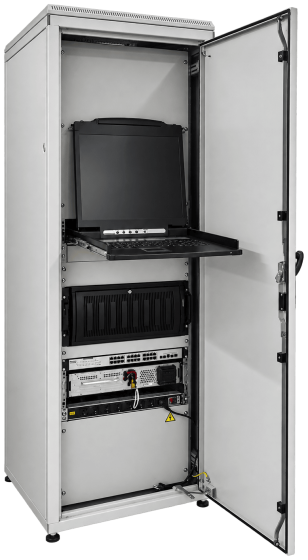

ПДКУ-ВЕКТРУМ®
Подсистема дистанционного контроля и управления
- Линии связи
- до 32 · RS-485 / ВОЛС / GSM
- На линии
- до 32 устройств
- Протоколы
- Modbus · OPC UA · MQTT
- Архив
- до 10 лет
Подбор
Не нашли исполнение под объект?
Заполните карту заказа или пришлите параметры объекта — подберём мощность, число каналов и климатическое исполнение.
Области применения
Что защищаем
Услуги · Жизненный цикл
От обследования до сервиса
-
Этап 01
Электрометрическое обследование
Замер потенциалов, поиск зон недозащиты и коррозионно опасных участков
-
Этап 02
Карта заказа и производство
Подбор исполнения по карте заказа и изготовление оборудования
-
Этап 03
Шефмонтаж
Технический надзор изготовителя за монтажом станций и КИП на объекте
-
Этап 04
Сервис, ЗИП, ремонт
Ремонт и замена отказавших частей, поставка ЗИП на весь срок службы
В течение назначенного срока службы поставщик обеспечивает ремонт, замену отказавших частей и информирует о снятых с производства комплектующих.
Допуск
Единый реестр МТР ПАО «Газпром»
- Номер в реестре ID 005800 Станция катодной защиты СКЗ-ВЕКТРУМ®
- Номер в реестре ID 005778 Контрольно-измерительный пункт КИП-ВЕКТРУМ®
- Номер в реестре ID 006049 Устройства защиты от импульсных перенапряжений УЗИП-ВЕКТРУМ®
Стандарты
- СТО Газпром 9001-2018
- система качества
- СТО Газпром 9.4-023-2013
- СКЗ
- ГОСТ 9.602-2016
- СКЗ, КИП
- ГОСТ Р 51164-98
- СКЗ, КИП
- ГОСТ IEC 61643-11-2013
- УЗИП
- ГОСТ 15150-69
- У1, У2, УХЛ1
- ГОСТ 14254-2015
- СКЗ IP34/IP21, КИП IP23
Документы
- Сертификат системы менеджмента качества ИНТЕРГАЗСЕРТ № ОГН1.RU.1423.К00024 (СТО Газпром 9001-2018) действует до 12.02.2029
- Сертификат ИНТЕРГАЗСЕРТ СКЗ-ВЕКТРУМ® № ОГН4.RU.1119.В04387 действует до 21.05.2029
- Сертификат ИНТЕРГАЗСЕРТ УЗИП-ВЕКТРУМ® № ОГН4.RU.1119.В03545 действует до 27.02.2028
- Сертификат пожарной безопасности СКЗ-ВЕКТРУМ® № РОСС RU.32623.ОС10ПБ.06502 действует до 26.06.2027
География поставок
Объекты и заказчики
Партнёры и заказчики
Вопросы и ответы
Частые вопросы
Кто производит оборудование ВЕКТРУМ®?
Оборудование ВЕКТРУМ® разрабатывает и производит ООО «ИНИТ ЦЕНТР» (полное наименование — ООО «ИННОВАЦИОННЫЙ ЦЕНТР ИТ»). Производство и офис находятся в Зеленограде, проезд 4922, дом 4. ВЕКТРУМ® — зарегистрированный товарный знак, свидетельство № 1202105.
Внесено ли оборудование в Единый реестр МТР ПАО «Газпром»?
Да, три линейки внесены в Единый реестр материально-технических ресурсов, разрешённых к применению на объектах ПАО «Газпром»: 005800 — станции катодной защиты СКЗ-ВЕКТРУМ®, 005778 — контрольно-измерительные пункты КИП-ВЕКТРУМ®, 006049 — устройства защиты от импульсных перенапряжений УЗИП-ВЕКТРУМ.
Какие сертификаты есть на оборудование?
На СКЗ-ВЕКТРУМ® — сертификат соответствия ИНТЕРГАЗСЕРТ № ОГН4.RU.1119.В04387 (до 21.05.2029), сертификат пожарной безопасности № РОСС RU.32623.ОС10ПБ.06502 (до 26.06.2027) и декларация ТР ТС. На УЗИП-ВЕКТРУМ® — сертификат ИНТЕРГАЗСЕРТ № ОГН4.RU.1119.В03545 (до 27.02.2028) и сертификат соответствия ТР ТС 004/2011 № ЕАЭС RU С-RU.АМ05.В.00110/22 (до 08.09.2027). На КИП-ВЕКТРУМ® — декларация ТР ТС. Система менеджмента качества производства СКЗ, КИП и УЗИП сертифицирована в ИНТЕРГАЗСЕРТ на соответствие СТО Газпром 9001-2018 (№ ОГН1.RU.1423.К00024, до 12.02.2029). Сертификаты, декларации и паспорта изделий открываются на странице «Документы».
Какие сооружения можно защищать оборудованием ВЕКТРУМ®?
Подземные и погружённые стальные сооружения: многониточные трубопроводы и разветвлённые коммуникации компрессорных станций, промышленные площадки, газо-, нефте- и водопроводы, кабели связи и силовые кабели с металлической оболочкой, кабели в трубах со сжатым газом или маслом, резервуары и цистерны, речные и морские суда, портовое оборудование, установки питьевой воды и аппараты химической промышленности, которым нужна внутренняя защита.
Что такое СКЗ-ВЕКТРУМ®?
СКЗ-ВЕКТРУМ® — станция катодной защиты для электрохимической защиты стальных сооружений от коррозии и диагностики системы противокоррозионной защиты. Станции бывают одно- и многоканальными, модульными с резервированием, со встроенной системой коррозионного мониторинга и с интеграцией в существующую систему телемеханики (SCADA).
Как расшифровывается обозначение СКЗ-ВЕКТРУМ®-ХХХХ/NN?
ХХХХ — номинальная мощность в ваттах, NN — количество каналов, от 01 до 12. Например, условное обозначение СКЗ-ВЕКТРУМ®-2400/04 читается как станция мощностью 2,4 кВт с четырьмя каналами. Точное исполнение подбирается по карте заказа.
