ПДКУ-ВЕКТРУМ®
Подсистема дистанционного контроля и управления
- Линии связи
- до 32 · RS-485 / ВОЛС / GSM
- На линии
- до 32 устройств
- Протоколы
- Modbus · OPC UA · MQTT
- Архив
- до 10 лет
Описание
ПДКУ-ВЕКТРУМ® — подсистема дистанционного контроля и управления средствами электрохимической защиты подземных металлических сооружений. Это аппаратно-программный комплекс, локальная узловая станция: она опрашивает станции катодной защиты и подсистемы коррозионного мониторинга, по командам оператора меняет режимы станций, хранит архив и передаёт данные в АРМ ЭХЗ эксплуатирующей организации.
Устройства подключаются по линиям RS-485, оптоволокну или GSM, до 32 линий и до 32 устройств на каждой. Станции СКЗ-ВЕКТРУМ® отдают данные по RS-485 в протоколе Modbus RTU, который подсистема поддерживает наряду с Modbus TCP, OPC UA и MQTT. Оператор работает в браузере: смотрит текущие параметры, архив и журналы, отправляет команды телеуправления.

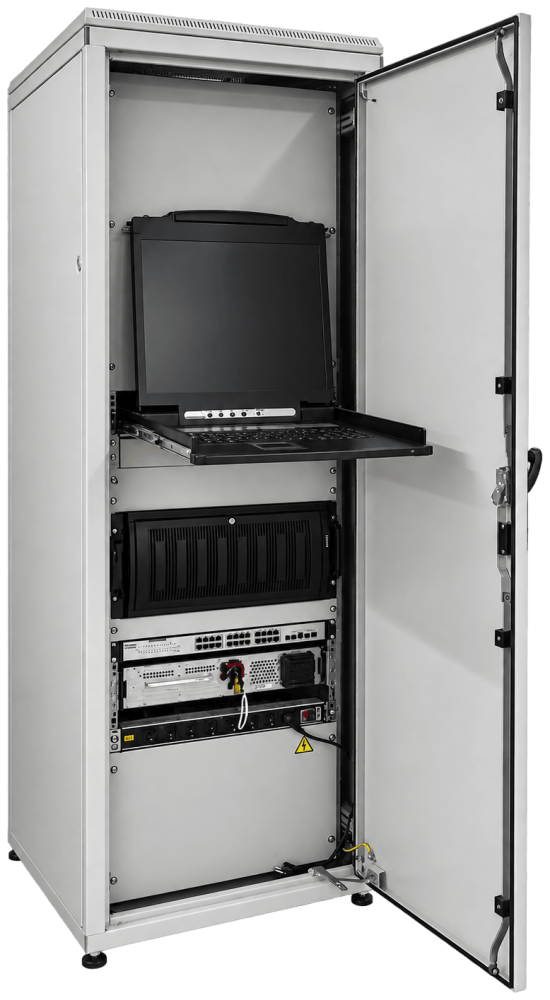

Подсистему ставят в помещении: шкаф 19″ с сервером, сенсорным монитором, ИБП и преобразователями интерфейсов. Есть исполнение на персональном компьютере, без шкафа. Состав определяется картой заказа.
Где применяется
- многониточные трубопроводы и разветвлённые коммуникации компрессорных станций;
- промышленные площадки;
- подземные газо-, нефте- и водопроводы;
- подземные кабели связи и силовые кабели с металлической оболочкой и бронёй;
- резервуары-хранилища и цистерны;
- портовое оборудование.
Характеристики
| Линии связи | до 32: RS-485, волоконно-оптические (ВОЛС) или GSM |
| Устройств на одной линии | до 32 |
| Длина линии | витая пара — до 1 км, оптоволокно — до 40 км |
| Сетевой интерфейс | Ethernet 10/100/1000 Мбит/с |
| Протоколы обмена с устройствами | Modbus RTU, Modbus ASCII, Modbus TCP, OPC UA, MQTT |
| Период обновления данных | текущие — от 1 с, запись в архив — от 1 мин |
| Архив | до 10 лет, резервная копия создаётся автоматически |
| Журналы и защита от ошибок | журналы работы программ и действий пользователей; команды телеуправления можно запретить |
| Экспорт данных | в СУБД MS SQL Server, Oracle, PostgreSQL, MySQL |
| Рабочее место оператора | веб-интерфейс в браузере (Chrome, Edge, Firefox, Safari); отчёты открываются в LibreOffice |
| Сервер (не хуже) | Intel Core i3-10100 или аналог, 8 ГБ DDR4, 2 × 1 ТБ SATA в RAID 1 (зеркало), Windows 10 Pro x64 |
| Электропитание | однофазная сеть 230 В, 50 Гц; потребляемая мощность не более 600 В·А; в комплекте ИБП |
| Режим работы | круглосуточный |
| Защита от импульсных перенапряжений | УЗИП в цепях питания, сигнальных и выходных цепях |
| Габариты шкафа (Ш × В × Г) | не более 600 × 1700 × 650 мм, цоколь — 600 × 200 × 600 мм |
| Масса | не более 170 кг |
| Климатическое исполнение (ГОСТ 15150) | УХЛ4.2 — в помещении; оболочка шкафа не ниже IP20 (ГОСТ 14254) |
| Условия эксплуатации | от +10 до +35 °C, влажность до 80 % при +25 °C, давление 84–106,7 кПа; без взрывоопасной среды, токопроводящей пыли и агрессивных газов |
| Уровень шума | не более 60 дБА |
| Наработка на отказ | не менее 25 000 ч |
| Срок службы | не менее 15 лет |
| Хранение и транспортирование | в упаковке, от −15 до +40 °C; после перевозки на морозе включать не раньше чем через 24 ч |
Состав
Комплектация уточняется картой заказа.
- шкаф 19″ монтажный;
- встраиваемый сервер с программным комплексом «ПДКУ»;
- сенсорный монитор и клавиатура;
- источник бесперебойного питания;
- многопортовые преобразователи интерфейса — до 2 шт.;
- преобразователи RS-485/ВОЛС — до 32 шт.;
- преобразователь RS-485/GSM и радиомодем;
- система защиты от импульсных перенапряжений;
- комплект программ и эксплуатационной документации.
Программный комплекс «ПДКУ»
- администратор — настройка конфигурации;
- сервер — обработка данных и ведение архива;
- коммуникатор — опрос устройств и передача команд;
- монитор — веб-интерфейс оператора;
- агент — передача конфигурации и просмотр журналов;
- редакторы схем и таблиц.
Монтаж и запуск
Монтаж и первичную настройку выполняют специалисты изготовителя или аттестованные специалисты. Шкаф подключают к питанию и внешним линиям связи, при связи по GSM на крышу шкафа ставят антенну. Монитор оператора открывается в браузере по IP-адресу подсистемы.
Условное обозначение
ПДКУ-ВЕКТРУМ®-ХХ(ХХ)-GSM-PC-УХЛ4.2, где ХХ — общее число линий связи (RS-485, ВОЛС, GSM), от 0 до 32; (ХХ) — сколько из них оптоволоконных; GSM — с GSM-модемом; PC — исполнение на персональном компьютере без шкафа; УХЛ4.2 — климатическое исполнение. Например, ПДКУ-ВЕКТРУМ®-32(2)-GSM-УХЛ4.2 — шкаф на 32 линии, из них две оптоволоконные, с GSM-модемом.
Дополнительно
ЗИП и комплектующие
Запасные части и комплектующие к подсистеме ПДКУ-ВЕКТРУМ® поставляются вместе с изделием по карте заказа или отдельно по запросу. В запросе укажите изделие, его исполнение и что нужно заменить.
