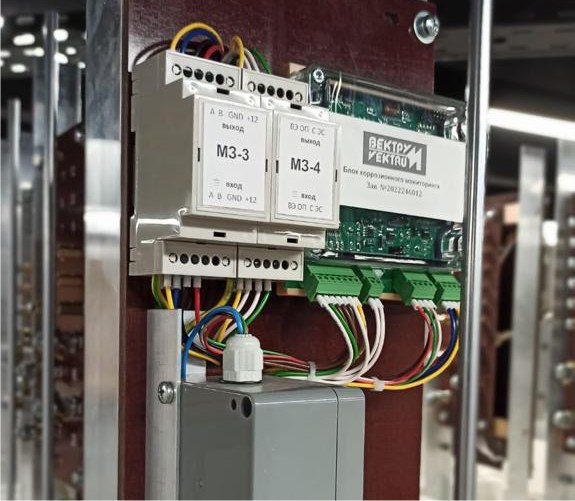

Блок коррозионного мониторинга (БКМ) предназначен для контроля параметров работы системы электрохимической защиты, применяемой для защиты подземных металлических сооружений от коррозии и передачи этой информации по цифровому интерфейсу RS-485 в станцию катодной защиты (в т.ч. СКЗ-ВЕКТРУМ) или систему телемеханики.

Область применения: объекты контроля электрохимической защиты подземных сооружений. БКМ входящий в состав контрольно-измерительного пункта, должен быть оснащен электродами сравнения с вспомогательными электродами, датчиками скорости коррозии и является составной частью системы электрохимической защиты от коррозии. Комплекс данных устройств образует систему коррозионного мониторинга.

ООО «ИНИТ ЦЕНТР» гарантирует соответствие устройств требованиям ТУ при соблюдении потребителем условий и правил хранения, транспортирования и эксплуатации.

Гарантийный срок эксплуатации в режимах и условиях, установленных настоящими техническими условиями, составляет 48 месяцев с даты изготовления устройства с учетом назначенного срока хранения не более 12 месяцев.

Предприятие-изготовитель снимает гарантийные обязательства в случаях:

транспортирования, хранения или эксплуатации устройств с отклонениями от требований, установленных в эксплуатационной документации;

повреждения (снятия) пломб (клейм).

Назначенный срок службы изделий составляет 15 лет.

Измерение поляризационного потенциала Uпп по методу вспомогательного электрода в диапазоне от минус 4,0 В до плюс 4,0 В (разрешение 1 мВ, предел допустимой основной абсолютной погрешности +/- 0,01*U изм. + 5 е.м.р.);

Измерение суммарного потенциала Uзп в диапазоне от минус 4,0 В до плюс 4,0 В, (разрешение 1 мВ, предел допустимой основной абсолютной погрешности +/- 0,01*U изм. + 5 е.м.р.);
Измерение тока поляризации Iп вспомогательного электрода в диапазоне от минус 10 до плюс 10 мА (разрешение 10 мкА, предел допустимой основной абсолютной погрешности +/- 0,002*I изм. + 1 е.м.р.);
Измерение активного сопротивления Nk в диапазоне от 0 до 15 Ом (разрешение 1 Ом, предел допустимой основной абсолютной погрешности +/- 0,001*R изм. + 1 е.м.р.);
Дополнительная погрешность преобразования входного сигнала, обусловленная изменением температуры окружающей среды, не более основной на каждые 30 °C изменения температуры;
Входное сопротивление по каналу измерения Uзп не менее 10 Мом;
Длительность времени установления рабочего режима не более 1 с;
Электропитание БКМ осуществляется напряжением постоянного тока от 9,5 до 14,0 В;

Параметры обмена информацией:

БКМ осуществляет информационный обмен с управляющим устройством по интерфейсу RS485 с гальванической развязкой;
БКМ осуществляет информационный обмен с устройством сопряжения индикатора коррозионных процессов с системой телеметрии УС ИКП СТ ТУ 3435-009-51996521-2010 и трансмиттером ССК через интерфейс RS485 без гальванической развязки по протоколу Modbus ASCII;
БКМ обеспечивает контроль состояния контактного датчика;
На БКМ имеются 2 светодиодных индикатора. Индикатор горит красным светом при проведении процесса измерения параметров с датчиков потенциала, проведении процесса измерения параметров с датчика скорости коррозии БПИ-2, проведении процесса обмена информацией с устройством УС ИКП СТ (ИКП) или трансмиттером (ССК). Индикатор горит зеленым светом при подаче на блок питающего напряжения 12 В.

С устройством УС ИКП СТ (ИКП) блок работает в режиме Master по протоколу Modbus фирмы-разработчика УС ИКП СТ. В ответном сообщении, БКМ получает следующую информацию:

Общая глубина коррозии, мм
Средняя скорость коррозии, мм/год
Количество скорродировавших элементов, шт.
Общее количество элементов, шт.

Коды аварий:

3 — не подключен индикатор ИКП;

5 — данный тип индикатора ИКП не обслуживается;

6 — индикатор ИКП не инициализирован;

7 — текущая дата некорректна.

С устройством Трансмиттер (ССК) блок работает в режиме Master по протоколу Modbus фирмы-разработчика Трансмиттера. В ответном сообщении, БКМ получает следующую информацию:

Скорость коррозии, мм/год
Глубина коррозии, мм
Температура грунта (среды), °C

Коды аварий:

1 — не подключен ССК;

3 — нет тока (разряжен элемент питания, обрыв токовой цепи, обрыв или скорродировал элемент сенсора);

4 — ССК не инициализирован;

9 — исчерпан ресурс.
